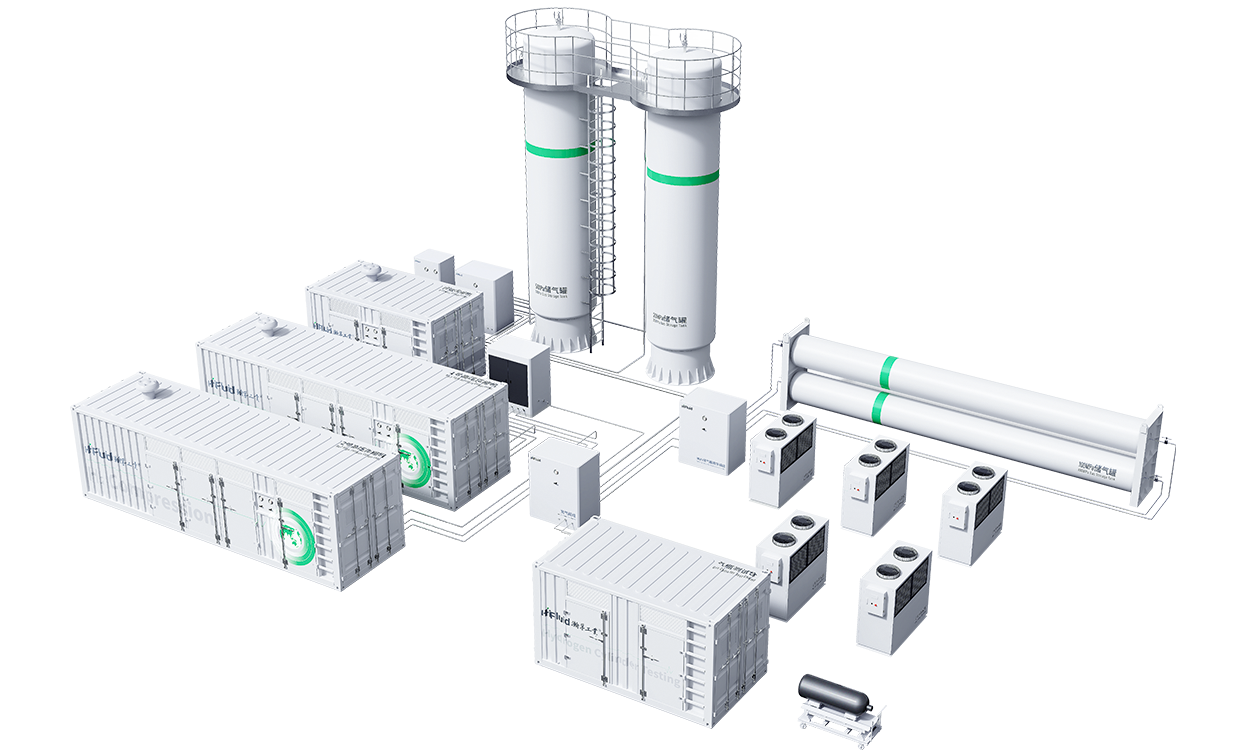

瀚孚工業自主研發的氫氣瓶氫氣循環試驗系統是依據《GB/T42612‐2023車用壓縮氫氣塑料內膽碳纖維全纏繞氣瓶》和《GB/T35544‐2017車用壓縮氫氣鋁內膽碳纖維全纏繞氣瓶》標準設計制造，用于氫氣瓶在高低溫環境和不同溫度氫氣下的疲勞壽命試驗，也可對CNG氣瓶或其他壓力容器進行氣體循環試驗。
測試系統使用氫氣管束車為氣源，通過卸氣柱向中壓儲罐平氣，當管束車內壓力較低時，切換至低壓儲罐平氣，再通過回收壓縮機增壓到中壓儲罐內。
高壓壓縮機組使用中壓儲罐內氣體作為氣源，繼續增壓至高壓儲氫容器內。高壓儲氫容器內的氣體通過比例閥向被測氣瓶充氣，質量流量計監測氣體流量，比例閥和流量計閉環控制，實時調整充氣速率。氣瓶放氣時氣體經比例閥和流量計進入低壓儲罐，流量計監測放氣速度不高于EFV的限值。
低壓儲罐內氣體通過回收壓縮機增壓到中壓立式儲罐內，作為高壓壓縮機的氣源，進行循環測試。
